قم بتسليط الضوء على عداد شعاع الأشعة تحت الحمراء HPC015C

I. الاستعدادات التثبيت والتعليمات

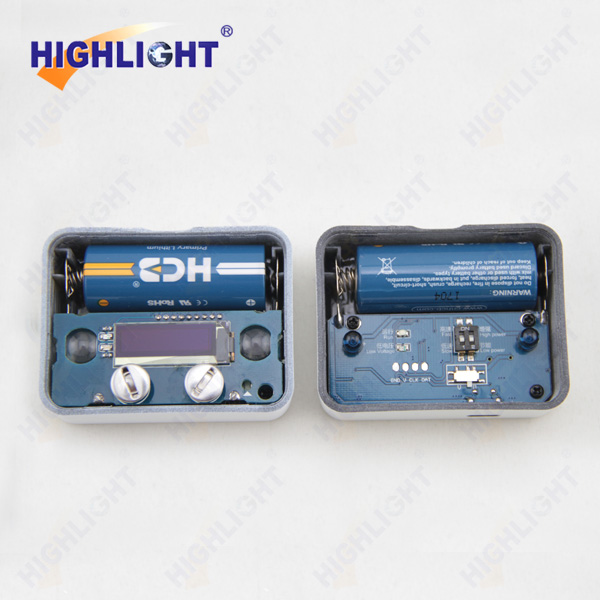

1. تركيب البطارية

توجد فتحة محدبة في الجزء العلوي من جهاز الاستقبال وجهاز الإرسال. يمكنك رؤية موقع تركيب البطارية عن طريق فتح الغطاء.

يوجد نوابض تعمل باللمس في حجرات البطارية. أحد طرفي الزنبرك هو كاثود البطارية؛ الطرف الآخر هو أنود البطارية. يرجى التأكد من صحة تركيب البطارية.

بعد تثبيت البطارية في جهاز الإرسال، سيومض ضوء مؤشر LED2 عدة مرات؛ وهذا يشير إلى أن جهاز الإرسال يعمل.

بعد التثبيت في جهاز الاستقبال، سيتم عرض ضوء المؤشر وشاشة LCD، مما يشير إلى أن جهاز الاستقبال يعمل.

إذا لم يكن هناك تفاعل للجهاز بعد تركيب البطاريات، يرجى التحقق مما إذا كانت قطبية البطارية صحيحة أو إذا كانت طاقة البطارية طبيعية.

2.إعداد المعلمات

تحتاج إلى معايرة الوقت وضبط المعلمات في كل مرة عند تركيب البطاريات. من أجل توفير عمر البطارية، سيتم إيقاف تشغيل شاشة العرض تلقائيًا في حالة عدم إجراء أي عملية خلال 10 ثوانٍ، لذلك تحتاج إلى إكمال العملية بسرعة.

2.1 ضبط الوقت

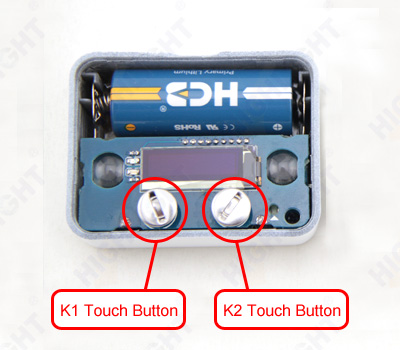

بعد تنشيط شاشة LCD، يرجى الضغط لفترة طويلة (أكثر من 3 ثوانٍ) على منطقة اللمس K1 بإصبع السبابة (بالنسبة لمنطقة اللمس الكبيرة، يرجى استخدام الإبهام للتشغيل بعد ربط الغطاء). يمكن أن يغادر إصبع السبابة منطقة اللمس K1 حتى تظهر على الشاشة "1. "إعداد الوقت" استخدم إصبع السبابة مرة أخرى للضغط لفترة قصيرة على منطقة اللمس K1 (أقل من ثانية واحدة) لتحديد محتويات التشغيل لشاشة العرض، وهي: 1. ضبط الوقت، 2. تصفح البيانات، 3. فترة العد، 4. سرعة الكشف.

تشغيل الشاشة: حدد "1. اضبط الوقت"، ثم اضغط لفترة طويلة على K1 للدخول إلى الإعدادات

اضغط على الزرين K1 وK2 لزيادة أو تقليل القيمة، اضغط لفترة طويلة على K1 لتبديل السنة والشهر واليوم والساعة والدقيقة. بعد الانتهاء من ضبط الوقت، اضغط لفترة طويلة على K2 للحفظ والخروج.

2.2 فترة العد الإعداد

وقت العد الافتراضي هو 0:00-23:59، يمكنك تعديله وفقًا للاحتياجات الفعلية. سيدخل النظام تلقائيًا في وضع السكون خارج فترة الإعداد، ولن يتم احتسابه، بحيث لا يمكنه إطالة عمر البطارية فحسب، بل يمكنه أيضًا تصفية البيانات غير الضرورية.

تشغيل الشاشة: حدد "3. فترة العد"، ثم اضغط لفترة طويلة على K1 للدخول إلى الإعداد.

اضغط على الزرين K1 وK2 لزيادة القيمة أو تقليلها، اضغط لفترة طويلة لتبديل الساعة والدقيقة. بعد الانتهاء من ضبط الوقت، اضغط لفترة طويلة على K2 للحفظ والخروج.

2.3 سرعة الكشف عن الإعداد

سرعة الكشف الافتراضية منخفضة، ويمكن اكتشاف أسرع سرعة حركة تبلغ 15 كم / ساعة وهو ما يعادل سرعة الهرولة البشرية. إذا كنت بحاجة إلى اكتشاف سرعة أكبر، فيمكنك تعديل سرعة الكشف إلى سرعة عالية؛ بهذه الطريقة يمكن لجهاز الاستقبال اكتشاف أسرع سرعة حركة تبلغ 25 كم / ساعة (أي ما يعادل سرعة الجري).

تشغيل الشاشة: حدد "4. سرعة الكشف"، ثم اضغط لفترة طويلة على K1 للدخول إلى الإعدادات.

اضغط على K1 للتبديل بين السرعة المنخفضة والسرعة العالية. بعد الانتهاء من كل شيء، اضغط لفترة طويلة على K2 للحفظ والخروج.

ملحوظة: بعد إعداد سرعة الكشف لجهاز الاستقبال، يجب أيضًا تحديد مفتاح DIP لجهاز الإرسال على السرعة المقابلة (سرعة منخفضة، سرعة عالية)، كما هو موضح في الصورة أدناه. خلاف ذلك، فإنه لا يمكن أن تعمل

2 لوحة الغطاء

قم بإصلاح لوحة الغطاء بعد تركيب البطارية.

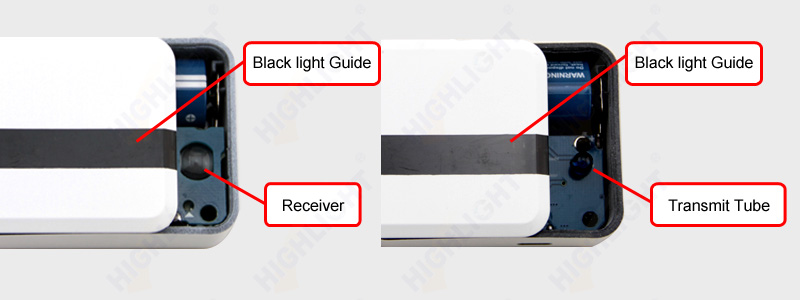

يرجى ملاحظة أن دليل الضوء الأسود يجب أن يكون أعلى أنبوب الإرسال أو جهاز الاستقبال.

تثبيت لوحة الغطاء بشكل غير صحيح، لن يرسل الإرسال إشارة الأشعة تحت الحمراء وبالتالي لا يستطيع العداد استقبال الإشارة.

II. تركيب عداد الأشخاص ونقلهم

قم بلصق الجزء الخلفي من عداد الأشخاص على موضع التثبيت (يوصى بارتفاع 1.3-1.4 متر من الأرض) بنقرة مزدوجة الجانب، ثم يمكن رؤية الضوء الأحمر يومض من خلال الشريط الموجود داخل العداد.

ضع العداد وأرسل نفس الأفق على الجانب الآخر من المدخل، وتأكد من أنهما وجهاً لوجه.

سينطفئ الضوء عندما يكون الوضع مناسبًا، ويكتمل التثبيت.

III. فحص البيانات

عادةً ما تكون شاشة عداد الأشخاص HPC015C مظلمة لتوفير طاقة البطارية. المس منطقة K1 أو K2 (يدعم لوحة الغطاء اللمس مباشرة) للتحقق من بيانات حركة المرور اليومية. تنقسم بيانات حركة المرور إلى قسمين حسب اتجاه الحركة، ويوضح كل جزء على التوالي الاتجاه الحالي لبيانات حركة المرور. سيتم إيقاف تشغيله تلقائيًا بعد 10 ثوانٍ في حالة عدم التشغيل على الإطلاق.

سيتم تجميع البيانات اليومية تلقائيًا منذ 0. سيتم حفظ بيانات آخر 30 يومًا وإجمالي البيانات لكل شهر في العام الماضي تلقائيًا. يمكن تبديل العرض من خلال واجهة الإعداد "2 فحص البيانات".
